Chương 1：Hệ thống dây điện ô tô là gì?
Hệ thống dây điện ô tô là một cụm gồm các dây điện, đầu nối và các thành phần bảo vệ. Nó truyền tải điện năng và tín hiệu dữ liệu từ nguồn điện đến các thiết bị điện tử và bộ điều khiển khác nhau, đảm bảo hoạt động đồng bộ của tất cả các thành phần điện tử trong xe - bao gồm hệ thống chiếu sáng, điều khiển động cơ, hệ thống an toàn và thiết bị giải trí. Do đó, việc hiểu rõ về hệ thống dây điện ô tô là vô cùng quan trọng. Tiếp theo, chúng ta sẽ giải đáp câu hỏi này và giải thích vai trò của nó trong xe.
Động cơ ô tô
Chương 2：Tiêu chuẩn mạch điện ô tô và các linh kiện điện tử
Hệ thống mạch điện ô tô chủ yếu được chia thành hai loại: hệ thống mạch đơn dây và hệ thống mạch đa dây (mạch 12V, 24V, 48V). Hệ thống mạch đơn dây sử dụng kim loại thân xe làm điểm nối đất chung, thường được tìm thấy trong các mạch cơ bản của xe truyền thống; Hệ thống mạch đa dây cung cấp các mạch độc lập cho từng thiết bị, được sử dụng rộng rãi trong các hệ thống điều khiển ô tô hiện đại. Các mạch này cung cấp nguồn điện cho các thiết bị trong toàn bộ xe. Các mạch đa dây bao gồm các thiết bị sau:
Thiết bị điện 12V:
- Động cơ
- Đèn pha
- Điều hòa không khí
- Túi khí
- Hệ thống âm thanh
- Cửa sổ điện
- Đèn nền bảng điều khiển, v.v.
Hệ thống dây điện và mạch điện trong ô tô
Các mạch điện 24V và 48V bao gồm những thiết bị bổ sung nào so với mạch điện 12V? Trong các hệ thống ô tô hiện đại, các thành phần thiết yếu này bao gồm:
- Hệ thống điều hòa không khí cho xe ô tô
- Tủ lạnh ô tô
- Đèn chiếu sáng cường độ cao lắp trên mái
- Máy nén khí
- Bộ nâng điện-hydraulic
- Động cơ BSG/ISG
- Turbocharger, v.v.
Chương 3：Các thành phần và chức năng của hệ thống dây điện ô tô
Hệ thống dây điện ô tô bao gồm nhiều thành phần quan trọng, mỗi thành phần đều đóng vai trò thiết yếu:
Dây: Truyền tải điện năng và tín hiệu, thường được làm bằng đồng, với đồng thau và đồng nguyên chất là những lựa chọn tối ưu. Các màu sắc và diện tích mặt cắt ngang khác nhau tương ứng với các tải dòng điện khác nhau, như được mô tả chi tiết trong... Tiêu chuẩn Kích thước Dây Mỹ (AWG).
Các loại dây khác nhau

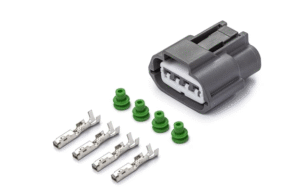

Các đầu nối và đầu cắm: Đảm bảo kết nối đáng tin cậy giữa các dây và thiết bị. Các môi trường ứng dụng khác nhau yêu cầu các đầu nối và đầu cuối được làm từ các vật liệu khác nhau. Các trạm, Đặc biệt, các bộ phận này yêu cầu một lớp kim loại mạ trên bề mặt để ngăn chặn quá trình oxy hóa và ăn mòn. Vật liệu mạ cũng thay đổi tùy thuộc vào môi trường hoạt động. Ví dụ, các đầu nối trong khoang động cơ yêu cầu mạ vàng, trong khi các đầu nối của hệ thống dây điện ghế thường sử dụng mạ thiếc.
Các đầu nối và đầu cắm chống thấm nước

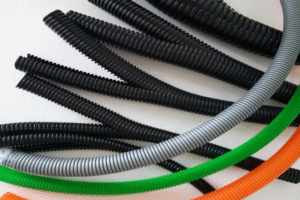

Vật liệu cách nhiệt và bảo vệ: Gồm ống PVC, ống nhựa gợn sóng, băng keo dính, v.v., để ngăn chặn sự mài mòn của dây, chập điện hoặc hư hỏng do môi trường. Môi trường đặc biệt như động cơ Các khoang yêu cầu băng keo chịu nhiệt cao. Bộ điều khiển ECU yêu cầu Các phương pháp bảo vệ chẳng hạn như các lớp màng nhôm hoặc các lớp đan.
Các loại bellow khác nhau

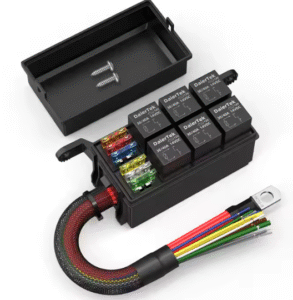

Cầu chì và rơ-le: Cầu chì chứa một sợi dây nóng chảy ở một ngưỡng dòng điện cụ thể, bảo vệ mạch khỏi hư hỏng do quá tải trong trường hợp sự cố và điều khiển việc đóng/mở các thiết bị có dòng điện cao.
Rơ-le

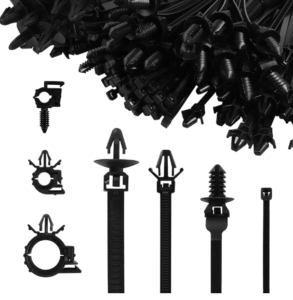

Các bộ phận cố định: Các vật dụng như dây buộc cáp và giá đỡ giúp cố định đường dẫn của bó dây điện, ngăn chặn tình trạng lỏng lẻo do rung động có thể gây ra sự cố kết nối.
Các loại dây buộc cáp tiêu chuẩn và chuyên dụng
Các thành phần này cùng nhau đảm bảo hoạt động an toàn và hiệu quả của hệ thống dây dẫn trong điều kiện khắc nghiệt.
Chương 4：Những lợi ích của hệ thống dây điện ô tô là gì?
Hệ thống dây điện ô tô đóng vai trò quan trọng trong các phương tiện giao thông. Vậy chính xác thì những ưu điểm của chúng là gì?
Độ bền được nâng cao: Xe cộ phải đối mặt với những thách thức môi trường khắc nghiệt. Mặc dù các điều kiện cực đoan như mùa đông giá lạnh, mùa hè nắng gắt và mưa lớn là hiếm gặp, hệ thống dây điện vẫn duy trì hoạt động ổn định trong những điều kiện đó. Sự tin cậy này xuất phát từ việc sử dụng vật liệu cao cấp và quy trình sản xuất nghiêm ngặt, giúp giảm thiểu rủi ro hỏng hóc.
An toàn được nâng cao: Hệ thống dây điện ô tô giúp giảm đáng kể nguy cơ chập điện. Tại sao? Các dây dẫn bên trong hệ thống được cách điện và bố trí an toàn, từ đó ngăn chặn hiệu quả các sự cố chập điện, hỏa hoạn và các nguy hiểm khác.
Tối ưu hóa không gian/Khả năng bảo trì: Các bộ dây cáp tích hợp giúp đơn giản hóa không gian lắp đặt và giảm chi phí bảo trì. Kết nối một đơn vị duy nhất đảm bảo tất cả các mạch hoạt động đúng cách, tiết kiệm không gian đồng thời ngăn ngừa lỗi kết nối dây.
Mở rộng thông minh: Hệ thống dây dẫn hiệu suất cao cung cấp nền tảng truyền dữ liệu cho các tính năng tiên tiến như mạng trong xe và lái xe tự động.
Kết nối dây dẫn hiệu suất cao
Chương 5：Cách chọn bộ dây điện ô tô phù hợp?
Việc lựa chọn bộ dây điện ô tô đòi hỏi phải xem xét kỹ lưỡng các yếu tố sau:
Tương thích của bộ kết nối mạch: Đây là bước đầu tiên và quan trọng nhất. Như đã đề cập, các phương tiện sử dụng hệ thống dây đơn hoặc hệ thống dây đa, với hệ thống dây đa được phân loại thành 12V, 24V và 48V. Trước khi tiến hành, hãy kiểm tra mạch kết nối để đảm bảo bộ dây cáp hoàn toàn tương thích với mẫu xe, năm sản xuất và hệ thống điện tử gốc của xe. Tham khảo sách hướng dẫn của xe hoặc mã VIN để xác nhận.
Kiểm soát chất lượng: Ưu tiên các sản phẩm được chứng nhận theo tiêu chuẩn quốc tế như ISO hoặc TS16949. Kiểm tra vật liệu dây dẫn—đồng là lựa chọn tối ưu; tránh sử dụng nhôm. Đối với các mẫu connector, số model cụ thể thường được in trên bề mặt connector. Kiểm tra sự tương thích của các mẫu connector trên trang web chính thức của nhà sản xuất và chỉ định tương ứng.
Môi trường ứng dụng: Chọn các loại dây đai phù hợp với đặc điểm khí hậu của khu vực của bạn, chẳng hạn như dây đai chịu nhiệt độ cao, chống thấm nước và chống ăn mòn.
Đánh giá nhà cung cấp: Chọn các nhà cung cấp trong nước và quốc tế uy tín. Kiểm tra khả năng sản xuất của nhà máy và các chứng nhận sản phẩm liên quan để đảm bảo bạn nhận được những bộ dây đai chất lượng tốt nhất. Với tư cách là nhà sản xuất dây đai tùy chỉnh đáng tin cậy, JinHai cam kết cung cấp cho bạn những bộ dây đai hiệu suất cao tốt nhất và đáng tin cậy nhất.
Chiếc xe từ từ tiến về phía trước trong cơn mưa xối xả.
Chương 6：Dây đeo thường xuyên được thay thế và lý do
Bộ dây đai khoang động cơ: Sự tiếp xúc kéo dài với nhiệt độ cao, ô nhiễm dầu và rung động có thể gây lão hóa cách điện hoặc các kết nối lỏng lẻo.
Dây an toàn cửa: Việc sử dụng cửa thường xuyên có thể gây ra hiện tượng cong vênh và mài mòn, có thể dẫn đến sự cố trong hệ thống điều khiển cửa sổ, hệ thống âm thanh và các chức năng khác.
Bộ dây cáp pin: Dòng điện cao gây ra hiện tượng ăn mòn hoặc oxy hóa tại các đầu nối, ảnh hưởng đến hệ thống khởi động và sạc.
Bộ dây đèn sau: Sự tiếp xúc liên tục với độ ẩm và bụi dẫn đến tiếp xúc kém hoặc hỏng hóc của các bộ phận chiếu sáng.
Thường xuyên kiểm tra các khu vực dễ bị hư hỏng này và thay thế chúng kịp thời để tránh các sự cố nghiêm trọng.
Chương 7：Kết luận
Hiểu rõ về hệ thống dây điện ô tô - từ cấu trúc cơ bản đến những lợi ích thực tiễn - giúp chủ xe có thể đưa ra những quyết định thông minh về lựa chọn và bảo dưỡng. Với tư cách là nhà sản xuất hệ thống dây điện ô tô chuyên nghiệp, JinHai hiểu rõ nhu cầu của người dùng. Lựa chọn JinHai có nghĩa là mang đến cho khách hàng hoặc dự án của bạn nhiều lợi ích hơn. Giải pháp đáng tin cậy.
