Chương 1: Hiệu suất của cáp TRS trong các ứng dụng thực tế cho hiệu ứng guitar và bàn trộn âm thanh như thế nào?
Cáp TRS (Tip-Ring-Sleeve) chủ yếu được chia thành hai loại: mono cân bằng và stereo không cân bằng, và việc lựa chọn phụ thuộc vào thiết kế mạch của thiết bị được kết nối.
Trong các ứng dụng về hiệu ứng guitar và bàn trộn âm thanh, các loại sau đây là những loại chủ yếu được sử dụng:
- Cáp TRS cân bằng tiêu chuẩn
- Cáp TRS âm thanh nổi
- Lắp cáp Y
- Dây điều khiển bàn đạp biểu cảm

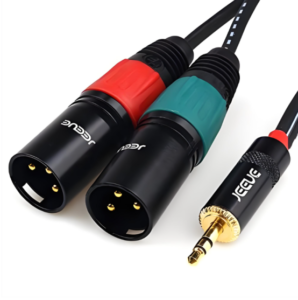

Cáp TRS dành cho các ứng dụng âm thanh chuyên nghiệp
Chương 2: Cách chọn cáp TRS cho bộ hiệu ứng guitar — Loại nào là phù hợp nhất?
Các yêu cầu về kết nối đối với các bộ hiệu ứng guitar khá phức tạp và đòi hỏi phải lựa chọn kỹ lưỡng dựa trên từng tình huống sử dụng cụ thể:
Kết nối nối tiếp các bộ hiệu ứng âm thanh một kênh
Vì các bộ hiệu ứng guitar truyền thống sử dụng một âm thanh đơn không cân bằng Về mặt thiết kế, cáp TS là lựa chọn phù hợp cho hầu hết các bộ hiệu ứng một kênh. Các thử nghiệm thực tế cho thấy việc sử dụng cáp TRS trên giắc cắm TS có thể dẫn đến mất tín hiệu hoặc hỏng hóc một phần.
Kết nối các bộ hiệu ứng âm thanh nổi
Khi sử dụng các thiết bị hiệu ứng có đầu vào/đầu ra stereo (như bộ trễ stereo hoặc bộ vang), bạn nên chọn cáp TRS stereo. Một sợi cáp TRS duy nhất có thể truyền cả kênh trái và kênh phải, giúp đơn giản hóa việc kết nối trên bàn đạp.

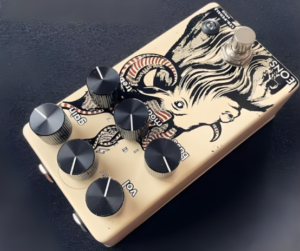

Bộ xử lý hiệu ứng âm thanh nổi được thiết kế để sử dụng với cáp TRS trong các hệ thống âm thanh nổi
Kết nối bàn đạp điều khiển
Đối với các bộ hiệu ứng đa năng hỗ trợ bàn đạp điều chỉnh, bắt buộc phải sử dụng cáp TRS. Điều này là do bàn đạp điều chỉnh cần ba dây dẫn để kết nối với bộ điều chỉnh (đầu vào, thanh trượt và dây nối đất). Sử dụng một Cáp TS sẽ khiến bàn đạp chỉ hoạt động một phần, có thể dẫn đến các vấn đề như chuyển động ngược hoặc độ nhạy giảm.
Kết nối guitar với hệ thống không dây hoặc hộp DI
Khi sử dụng guitar có bộ khuếch đại tích hợp hoặc cần truyền tín hiệu trên khoảng cách xa, bạn có thể sử dụng cáp TRS cân bằng kết hợp với hộp DI. Hộp DI chuyển đổi tín hiệu không cân bằng thành tín hiệu cân bằng, giúp truyền tín hiệu không bị nhiễu ở khoảng cách lên đến 30 mét hoặc xa hơn khi kết hợp với cáp TRS.

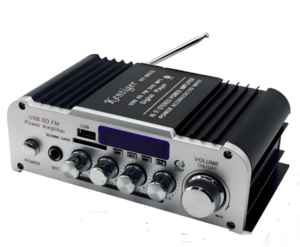

Một hộp DI được thiết kế để sử dụng với cáp TRS trên các đoạn đường dài
Khuyến nghị lựa chọn: Đối với các ứng dụng hiệu ứng guitar, bạn nên chuẩn bị sẵn hai loại cáp: cáp TS tiêu chuẩn cho các kết nối cơ bản và một số ít cáp TRS dành cho các bộ hiệu ứng âm thanh nổi và bàn đạp điều chỉnh âm lượng. Chiều dài cáp lý tưởng nhất nên nằm trong khoảng từ 0,3 đến 1,5 mét; cáp quá dài sẽ làm tăng nguy cơ suy giảm tín hiệu và nhiễu.
Chương 3: Cách chọn cáp TRS cho bàn trộn âm thanh — Loại nào là phù hợp nhất?
Môi trường kết nối cho bàn trộn âm thanh phức tạp hơn, với những yêu cầu cực kỳ khắt khe về độ tinh khiết và độ tin cậy của tín hiệu. Dưới đây là một Dây cáp TRS Hướng dẫn lựa chọn cho các tình huống sử dụng bàn trộn âm thanh:
Kết nối bộ giao diện âm thanh với loa monitor
Đây là trường hợp truyền tín hiệu cân bằng điển hình nhất. Nên chọn cáp TRS cân bằng chất lượng cao, với các thông số kỹ thuật sau:
- Phạm vi che chắn: Lớp che chắn bằng dây bện đồng không oxy ≥92%
- Điện trở của dây dẫn: ≤58 mΩ/m
- Điện dung giữa các dây dẫn: ≤63 pF/m (thiết kế điện dung thấp giúp giảm suy hao tín hiệu)
- Đường kính dây dẫn: 0,30 mm² (khoảng 23 AWG) trở lên

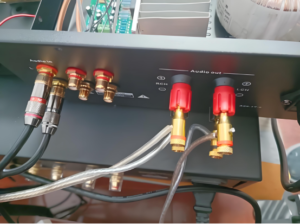

Cáp TRS chất lượng cao được thiết kế dành cho thiết bị âm thanh chuyên nghiệp
Kết nối bảng cắm
Các bảng kết nối trong phòng thu thường sử dụng đầu cắm TRS để định tuyến tín hiệu linh hoạt. Trong trường hợp này, nên chọn các dây cáp TRS có độ bền cao với số lần cắm/rút từ 5.000 lần trở lên. Các điểm tiếp xúc mạ vàng hoặc bạc giúp giảm điện trở tiếp xúc; nên sử dụng lớp mạ vàng có độ dày ≥0,1μm để đảm bảo độ ổn định lâu dài.

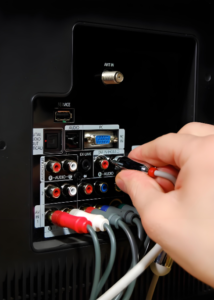

Bảng đấu nối cáp TRS chất lượng cao
IChèn điểm
Khi kết nối với các bộ xử lý bên ngoài, hãy sử dụng cáp chia Y (TRS sang hai đầu TS). Việc kết nối phải chính xác: đầu TRS tương ứng với đường gửi (Send), và vòng TRS tương ứng với đường nhận (Return). Nếu đảo ngược các kết nối sẽ gây ra lỗi vòng lặp tín hiệu, và thiết bị sẽ không hoạt động bình thường.

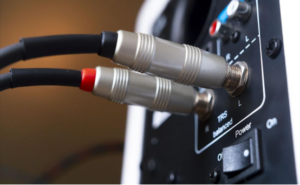

Cáp TRS loại Y
Hệ thống phân phối tai nghe
Khi kết nối với bộ khuếch đại tai nghe đa kênh, hãy sử dụng cáp TRS stereo để truyền tín hiệu kênh trái và phải. Cần lưu ý rằng mặc dù truyền tín hiệu cân bằng và stereo đều sử dụng cùng loại đầu cắm TRS, nhưng cấu hình tín hiệu của chúng hoàn toàn khác nhau; việc sử dụng lẫn lộn hai loại này sẽ dẫn đến hiện tượng trộn lẫn kênh hoặc các vấn đề về pha.
Gợi ý lựa chọn: Đối với các ứng dụng bàn trộn âm thanh, nên ưu tiên sử dụng cáp TRS đạt chứng nhận chuyên nghiệp, chẳng hạn như các sản phẩm của các thương hiệu nổi tiếng tuân thủ tiêu chuẩn AES48-2005. Về chiều dài, cáp TRS cân bằng có thể đảm bảo truyền tín hiệu không bị nhiễu trong khoảng cách từ 10–15 mét, nhưng cáp TRS stereo không cân bằng nên được giữ ở độ dài dưới 3 mét.
Chương 4: Hậu quả của việc chọn sai cáp TRS là gì?
Việc chọn sai cáp TRS sẽ gây ra những hậu quả nghiêm trọng hơn nhiều so với việc chỉ đơn thuần là “chất lượng âm thanh kém”. Dưới đây là năm hậu quả thường gặp do lựa chọn sai và những biểu hiện cụ thể của chúng:
1. Mất tín hiệu hoàn toàn hoặc không có kênh
Việc sử dụng cáp TS trên các thiết bị yêu cầu kết nối TRS cân bằng sẽ cản trở quá trình truyền tín hiệu bình thường. Ví dụ, khi cắm cáp TS vào giắc cắm đầu ra cân bằng, có thể chỉ có tín hiệu cực dương được truyền đi, trong khi cực âm vẫn ở trạng thái nổi, dẫn đến mức tín hiệu giảm 6dB và tiếng ồn tăng đáng kể. Việc sử dụng cáp TS đơn âm trên thiết bị âm thanh nổi sẽ khiến âm thanh chỉ phát ra từ một kênh.
2. Các vòng lặp đất gây ra tiếng ồn liên tục
Việc sử dụng cáp không cân bằng trong đường truyền cân bằng sẽ làm suy giảm khả năng loại bỏ nhiễu chế độ chung của hệ thống. Dữ liệu đo đạc cho thấy trong những trường hợp như vậy, nhiễu nền có thể tăng thêm 15–20 dB, tỷ lệ tín hiệu trên nhiễu giảm từ 90 dB xuống dưới 70 dB, và tiếng ù 50 Hz/60 Hz rõ rệt bắt đầu xuất hiện.
3. Sự cố chức năng hoặc các bất thường trong hệ thống điều khiển
Các thiết bị điều khiển như bàn đạp điều chỉnh cực kỳ nhạy cảm với loại cáp. Việc sử dụng cáp TS trong đầu cắm yêu cầu TRS có thể khiến bàn đạp chỉ hoạt động một phần (ví dụ: chỉ hoạt động ở vị trí mở hoàn toàn hoặc đóng hoàn toàn), đảo ngược hướng di chuyển, hoặc làm giảm độ nhạy hơn 50%.
4. Nguy cơ hư hỏng vật lý đối với thiết bị
Mặc dù việc sử dụng cáp không phù hợp hiếm khi gây ra hư hỏng ngay lập tức, nhưng việc ép một đầu cắm không tương thích vào ổ cắm có thể làm biến dạng các điểm tiếp xúc bên trong. Khi cắm đầu cắm TRS vào ổ cắm TS, vòng ngoài có thể vô tình chạm vào các điểm tiếp xúc, dẫn đến chập điện.
5. Hiện tượng nhiễu tín hiệu và các vấn đề về pha
Việc sử dụng cáp Y được cấu hình sai tại đầu vào của bàn trộn âm thanh có thể khiến tín hiệu gửi đi và tín hiệu nhận lại gây nhiễu lẫn nhau, tạo ra vòng phản hồi. Nếu tín hiệu stereo được kết nối sai với đầu vào cân bằng, hiện tượng triệt pha có thể xảy ra, khiến một số thành phần tần số biến mất hoàn toàn.
Chương 5: Lợi ích của việc sử dụng cáp TRS phù hợp cho phòng thu tại nhà hoặc các công ty sản xuất âm nhạc là gì?
Việc lựa chọn cáp TRS phù hợp không chỉ liên quan đến chất lượng âm thanh mà còn ảnh hưởng trực tiếp đến hiệu quả công việc và việc kiểm soát chi phí. Dưới đây là phân tích về những lợi ích dành cho các đối tượng người dùng khác nhau:
Bốn lợi ích chính của phòng thu tại nhà
1. Cải thiện độ tinh khiết của tín hiệu: Việc lựa chọn dây cáp phù hợp có thể giảm tiếng ồn nền từ 15–20 dB và mở rộng dải động từ 80 dB lên trên 95 dB, giúp bản thu âm trong trẻo hơn và mang lại sự linh hoạt cao hơn trong quá trình hậu kỳ.
2. Giảm tỷ lệ hỏng hóc thiết bị: Việc sử dụng các loại cáp phù hợp sẽ giúp tránh các vấn đề như hư hỏng giắc cắm và tiếp xúc kém, từ đó giảm tần suất phải sửa chữa thiết bị. Đối với các phòng thu cá nhân có ngân sách hạn hẹp, điều này đồng nghĩa với việc kéo dài tuổi thọ của thiết bị.
3. Chất lượng ghi âm được cải thiện: Việc đảm bảo chất lượng tín hiệu ngay từ nguồn giúp giảm thiểu tác động tiêu cực đến âm thanh gốc do quá trình khử nhiễu trong giai đoạn hậu kỳ gây ra, từ đó mang lại sản phẩm cuối cùng đạt chất lượng chuyên nghiệp hơn.
4. Quản lý kho cáp hiệu quả: Sau khi xác định được các loại cáp phù hợp, việc dự trữ chỉ ba loại cáp—TS, TRS cân bằng và TRS stereo—là đủ để đáp ứng hơn 90% trường hợp sử dụng, giúp tránh mua trùng lặp.
Bốn lợi ích chính dành cho các công ty âm nhạc
1. Tăng cường độ ổn định của hệ thống: Trong các hệ thống phức tạp với nhiều thiết bị và chuỗi tín hiệu dài, việc lựa chọn cáp phù hợp sẽ đảm bảo truyền tín hiệu ổn định và ngăn ngừa các sự cố kỹ thuật trong các buổi biểu diễn trực tiếp hoặc các phiên thu âm. Đối với các hoạt động thương mại, điều này giúp bảo vệ uy tín thương hiệu.
2. Giảm chi phí nhân công: Các kỹ thuật viên không còn phải dành nhiều thời gian để khắc phục các sự cố liên quan đến cáp như vòng lặp đất và lỗi pha. Với mức lương giờ của kỹ thuật viên dao động từ 100–200 nhân dân tệ, mỗi lần khắc phục sự cố nhanh chóng có thể giúp tiết kiệm hàng trăm nhân dân tệ.
3. Bảo vệ tài sản thiết bị: Sử dụng cáp chất lượng cao và lựa chọn đúng cách sẽ giúp ngăn ngừa hư hỏng thiết bị do chập điện hoặc kết nối kém. Chi phí sửa chữa cho một bàn trộn âm thanh hoặc bộ giao diện âm thanh có thể lên tới hàng nghìn nhân dân tệ, cao hơn rất nhiều so với chi phí ban đầu để mua cáp.
4. Chất lượng âm thanh chuẩn hóa: Việc duy trì chất lượng tín hiệu ổn định trên các địa điểm và thiết bị khác nhau giúp đảm bảo khách hàng được trải nghiệm dịch vụ ổn định.
Chương 6: Kết luận
Cho dù bạn là một nhạc sĩ độc lập mong muốn có một quy trình sáng tạo liền mạch hay một phòng thu âm thương mại chú trọng đến hiệu quả hoạt động, việc đầu tư vào những sợi cáp TRS phù hợp là một khoản đầu tư nền tảng mang lại lợi nhuận cực kỳ cao. Với trang thiết bị sản xuất hiện đại và kỹ thuật chế tác tinh xảo, JinHai có thể giúp đảm bảo sự thành công của dự án cáp TRS của quý vị.
