Bài viết này tập trung vào cách tận dụng tối đa lợi ích của cáp MIDI và cách tùy chỉnh. Dây cáp MIDI.
Về cáp MIDI
Dây cáp MIDI kết nối các thiết bị âm nhạc đa dạng để chơi và ghi âm nhạc.
Họ truyền dữ liệu âm nhạc—chẳng hạn như tín hiệu bật/tắt nốt, cao độ, tốc độ, thay đổi âm sắc và tín hiệu đồng bộ hóa đồng hồ—thay vì tín hiệu âm thanh.

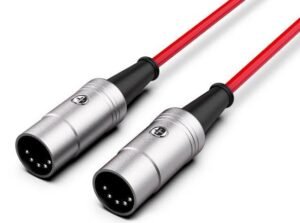

Dây cáp MIDI bao gồm nhiều dây dẫn và được trang bị các đầu cắm DIN 5 chân truyền thống ở cả hai đầu.
Dây cáp MIDI có thể kết nối tối đa 16 kênh, mỗi kênh kết nối với một thiết bị khác nhau.
Cáp MIDI tiêu chuẩn thường sử dụng cấu trúc cặp xoắn có lớp chắn để hiệu quả ngăn chặn nhiễu điện từ bên ngoài.
Công nghệ đơn giản này đã cung cấp sự hỗ trợ ổn định và đáng tin cậy trong nhiều thập kỷ cho việc sáng tác âm nhạc.
Cáp MIDI hoạt động như thế nào?
Để hiểu được tầm quan trọng của cáp MIDI, chúng ta cần phải hiểu cách hoạt động của chúng.
Dây cáp MIDI kết nối thiết bị chính gửi tín hiệu đến thiết bị nhận, sau đó thiết bị nhận sẽ phản hồi bằng cách phát ra âm thanh.
Dữ liệu MIDI được truyền qua giao tiếp serial không đồng bộ với tốc độ 31,25 kbps. Khi bạn nhấn một phím trên bàn phím MIDI, nó sẽ tạo ra một tín hiệu kỹ thuật số chứa thông tin như cao độ và tốc độ. Tín hiệu này di chuyển qua cáp MIDI dưới dạng một vòng lặp dòng điện đến một thiết bị khác, chẳng hạn như synthesizer hoặc máy tính.
Các giao diện MIDI được phân loại thành MIDI In, MIDI Out và MIDI Thru. MIDI là một giao thức truyền thông một chiều, có nghĩa là một giao diện MIDI duy nhất có thể gửi hoặc nhận dữ liệu MIDI.
Để đảm bảo truyền tín hiệu ổn định, tiêu chuẩn MIDI tích hợp một thành phần phần cứng quan trọng: bộ cách ly quang (optocoupler). Thiết bị này chuyển đổi tín hiệu điện vào thành tín hiệu quang và ngược lại, từ đó loại bỏ hiệu quả nhiễu do các vấn đề về vòng lặp gây ra.
Chiều dài tối đa tiêu chuẩn cho cáp MIDI là 50 feet. Vượt quá chiều dài này có thể dẫn đến hỏng dữ liệu.
MIDI vào, MIDI ra và MIDI qua
Trên bất kỳ thiết bị nào được trang bị giao diện MIDI tiêu chuẩn, bạn thường sẽ thấy ba cổng riêng biệt: MIDI IN, MIDI OUT và MIDI THRU.
Dưới đây là mô tả về các chức năng của ba loại giao diện MIDI này.
- MIDI VÀOChủ yếu được sử dụng để nhận dữ liệu MIDI từ các thiết bị khác. Ví dụ, bạn có thể kết nối cổng MIDI OUT của bàn phím MIDI với cổng MIDI IN của mô-đun âm thanh, cho phép bàn phím phát ra âm thanh từ mô-đun âm thanh.
- Đầu ra MIDIChủ yếu được sử dụng để truyền dữ liệu MIDI do chính thiết bị tạo ra. Tiếp tục ví dụ trước, bàn phím sẽ truyền thông tin nốt nhạc mà bạn chơi qua cổng MIDI OUT của nó.
- MIDI THRU: Mọi dữ liệu nhận được qua MIDI IN sẽ được sao chép và truyền ra nguyên vẹn qua MIDI THRU. Điều này cho phép thiết bị chính kết nối với nhiều thiết bị phụ, cho phép đồng bộ hóa và điều khiển thiết bị phức tạp.
Hiểu cách hoạt động của các giao diện MIDI là điều cần thiết để lập kế hoạch kết nối thiết bị một cách hiệu quả.
Bạn sử dụng loại kết nối nào?
Việc truyền tín hiệu MIDI không còn bị giới hạn bởi một loại cổng kết nối duy nhất.
Tùy thuộc vào thiết bị âm thanh hoặc giao diện của máy tính, chúng có thể thuộc một trong các loại sau:
- Kết nối DIN 5 chân: Cổng kết nối MIDI cổ điển nhất, giúp quản lý hiệu quả tốc độ truyền thông giữa hai thiết bị. Nó là tiêu chuẩn trên nhiều thiết bị âm thanh chuyên nghiệp và synthesizer.
- TRS MIDIKhi các sản phẩm phần cứng ngày càng trở nên nhỏ gọn, các cổng TRS ngày càng được sử dụng phổ biến cho kết nối MIDI.
- TRS MIDI có hai loại: Loại A và Loại B. Hai loại này có cấu hình chân cắm khác nhau và không tương thích với nhau. Các thương hiệu lớn vẫn cần sử dụng bộ chuyển đổi để kết nối các sản phẩm khác nhau khi giới thiệu các sản phẩm mới ra thị trường.
- Sau khi Hiệp hội Các nhà sản xuất MIDI công bố tiêu chuẩn MIDI 2.0, các đầu nối loại A hiện được ưu tiên.
- USBCáp USB có đầu nối USB ở một đầu và đầu nối 5 chân ở đầu kia. Là một giao diện phổ biến, có nhiều loại cáp chuyển đổi USB sang 5 chân DIN có sẵn để kết nối các thiết bị MIDI truyền thống với máy tính.
- BLE-MIDICông nghệ Bluetooth Low Energy MIDI loại bỏ các hạn chế về dây cáp vật lý, khiến nó trở nên lý tưởng cho các buổi biểu diễn trực tiếp.
Ưu điểm của cáp MIDI
- Dây cáp MIDI 5 chân DIN cung cấp độ tin cậy và ổn định vượt trội.
- Thiết kế cách ly quang học loại bỏ nhiễu điện từ, cho phép sự sáng tạo âm nhạc không bị giới hạn.
- Các thiết bị giao diện MIDI hỗ trợ chức năng cắm và chạy. Chỉ cần một máy tính và bộ điều khiển MIDI, bạn có thể trực tiếp chỉnh sửa và tổng hợp âm thanh trên máy tính của mình.
Chúng tôi có thể hỗ trợ như thế nào trong việc sản xuất cáp MIDI tùy chỉnh?
Nếu bạn đang tìm kiếm giải pháp cáp MIDI tùy chỉnh, JinHai có thể hỗ trợ. Chúng tôi thiết kế cáp MIDI để kết nối lên đến 16 kênh theo yêu cầu của bạn, đảm bảo các thông số kỹ thuật cáp MIDI tối ưu.
- Chiều dài chính xácChiều dài lý tưởng của cáp MIDI là 20 feet để tránh suy giảm tín hiệu do chiều dài quá dài.
- Các loại kết nốiChọn các đầu nối phù hợp dựa trên thiết bị của bạn—đầu nối DIN 5 chân, TRS MIDI, USB, BLE-MIDI, v.v.
- Các mẫu kết nối tùy chỉnhSử dụng các đầu nối góc vuông để lắp đặt trong các không gian hẹp phía sau thiết bị rack.
- Đầu nối nam/nữSử dụng bộ chia MIDI và cáp Y để chuyển đổi giữa các kết nối MIDI từ đực sang cái và từ cái sang đực.
- Màu cápPhân biệt các cổng vào, cổng ra và kết nối truyền qua bằng cáp có mã màu để đảm bảo khả năng quan sát rõ ràng trong các hệ thống phức tạp.
- Bảo vệ & Độ bền: Chọn vật liệu bảo vệ nâng cao và áo khoác chống mài mòn cho các môi trường khắc nghiệt như du lịch, đảm bảo độ tin cậy lâu dài.
Kết luận
Một dây cáp MIDI chất lượng cao sẽ kết nối ý tưởng âm nhạc của bạn với thực tế. Nếu bạn cần dây cáp MIDI hoặc hỗ trợ, vui lòng tham khảo các sản phẩm của chúng tôi.
JinHai là nhà sản xuất toàn cầu chuyên về các bộ phận và linh kiện cáp tùy chỉnh. Chúng tôi sở hữu trang thiết bị sản xuất hiện đại và tuân thủ nghiêm ngặt các tiêu chuẩn sản xuất/quy trình, tuân thủ chặt chẽ các quy định. Tiêu chuẩn IATF 16949 và Tiêu chuẩn ISO 9001 Hệ thống quản lý chất lượng.
Chọn JinHai để đẩy nhanh thành công của dự án của bạn — JinHai phát triển cùng với các dự án của bạn!
