Phân tích chi tiết về cáp USB: Thông số kỹ thuật

Thiết kế cáp USB

Thiết kế cáp USB là một quá trình kỹ thuật hệ thống, trong đó cần cân bằng giữa hiệu suất điện, cấu trúc vật lý và tính toàn vẹn tín hiệu.

Sự phát triển của các tiêu chuẩn và giao thức: Khung thiết kế

Tiêu chuẩn USB quy định thiết kế cáp. Ban đầu, tiêu chuẩn này chỉ tập trung vào tốc độ 480Mbps. Tốc độ truyền dữ liệu, Sau đó, nó đã phát triển để hỗ trợ truyền tải tốc độ cực cao cùng với đầy đủ chức năng (như cung cấp nguồn điện, phát hiện giao diện và âm thanh analog). Sự phát triển này đã đưa giao thức truyền tải USB từ thời kỳ USB 1.0/1.1 lên đến phiên bản hiện tại. USB-C và thời đại USB4/Thunderbolt 3/4. Một cáp USB tuân thủ các giao thức USB-C và USB4/Thunderbolt 3/4 có đầu cắm 24 chân. Cáp chức năng đầy đủ đi kèm có cấu trúc bên trong cực kỳ phức tạp. Dưới đây, tôi sẽ mô tả các chức năng của các thành phần bên trong:

Hoạt động đa kênh: USB4, Dựa trên giao thức Thunderbolt 3, hỗ trợ tối đa bốn làn dữ liệu tốc độ cao. Các làn này có thể được cấu hình động cho việc truyền dữ liệu hoặc xuất video qua DisplayPort.

Số lượng dây dẫn tăng đáng kể: Một cáp USB4/Thunderbolt 3 thụ động đầy đủ chức năng có thể chứa tới 16 đến 20 dây dẫn hoặc nhiều hơn, bao gồm:

• 2 cặp tín hiệu vi sai cho dữ liệu USB 2.0.
• 4 cặp tín hiệu vi sai cho dữ liệu tốc độ cao (USB4/DisplayPort) (mỗi cặp gồm 2 dây cho TX/RX).
• 2 đường dây nguồn VBUS (thường có đường kính lớn hơn hoặc được nối song song để truyền dòng điện cao).
• 2 đường dây nối đất GND.
• 1 đường truyền kênh cấu hình (CC) để phát hiện giao diện, xác định hướng, đàm phán nguồn điện và đàm phán chế độ thay thế—trái tim của USB-C.
• 1 đường VCONN, cung cấp nguồn cho chip đánh dấu điện tử (E-Marker) bên trong cáp.

Có thể là một đường truyền SBU (Sideband Use) cho âm thanh analog hoặc các kênh phụ trợ DisplayPort.

E-Con chip đánh dấu: Đây là phần lõi của cáp USB-C tốc độ cao/công suất cao. Một chip nhỏ được nhúng bên trong đầu cắm lưu trữ thông tin quan trọng về cáp: các phiên bản giao thức USB được hỗ trợ (ví dụ: USB 3.2 Gen2, USB4), khả năng dòng điện (3A hoặc 5A), hỗ trợ Chế độ Thay thế DisplayPort, v.v. Các thiết bị đọc thông tin này thông qua... Dòng CC Để xác định chế độ hoạt động và cung cấp nguồn điện. Các cáp không có E-Marker có chức năng bị hạn chế nghiêm trọng (thường chỉ hỗ trợ tốc độ USB 2.0 và dòng điện 3A). Các cáp không có E-Marker có chức năng bị hạn chế nghiêm trọng (thường chỉ hỗ trợ tốc độ USB 2.0 và dòng điện 3A).

Thiết kế hiệu suất điện: Nền tảng của tốc độ và sức mạnh

• Kiểm soát trở kháng đặc trưng: Dấu hiệu tần số cao gặp phải trở kháng đặc trưng khi truyền qua các dây dẫn. Sự không khớp trở kháng gây ra hiện tượng phản xạ tín hiệu, làm suy giảm nghiêm trọng chất lượng tín hiệu. Do đó, các cặp dữ liệu tốc độ cao (như các cặp vi sai trong USB 3.x và USB4) phải được thiết kế chính xác để đảm bảo trở kháng vi sai của chúng luôn ổn định ở mức 90Ω.
• Suy giảm: Năng lượng tín hiệu giảm dần trong quá trình truyền dẫn, với các tần số cao hơn gặp phải mức suy hao lớn hơn. Các nhà thiết kế phải lựa chọn vật liệu cách điện có hằng số điện môi thấp và hệ số suy hao thấp (ví dụ: polyethylene xốp) đồng thời cân bằng chiều dài cáp. Chứng nhận USB4 áp đặt các giới hạn suy hao cực kỳ nghiêm ngặt, thường giới hạn chiều dài cáp thụ động không quá 0,8 mét.
• Can nhiễu: Sự can thiệp điện từ giữa các dây dẫn liền kề làm suy yếu quá trình truyền tín hiệu. Các cặp dây xoắn có lớp chắn nhôm riêng biệt (lớp chắn riêng cho từng cặp dây chênh lệch) được sử dụng làm giải pháp tiêu chuẩn để giảm nhiễu chéo. Các lớp chắn bổ sung xung quanh vỏ cáp cung cấp thêm bảo vệ chống nhiễu.
• Điện trở DC: Điều này ảnh hưởng trực tiếp đến hiệu suất truyền tải điện. Để hỗ trợ sạc ở công suất 100W (20V/5A) hoặc thậm chí 240W (48V/5A), các dây dẫn VBUS và GND phải có độ dày đủ để giảm thiểu điện trở, giảm sụt áp và hạn chế sinh nhiệt. Hiệp hội Giao diện USB (USB-IF) Xác định giới hạn trên rõ ràng cho điện trở DC của cáp.

Thiết kế cấu trúc vật lý: Đảm bảo độ tin cậy

• Vật liệu dẫn điện: Đồng không chứa oxy (OFC) Đây là vật liệu được sử dụng phổ biến nhất nhờ vào độ dẫn điện vượt trội. Trong các loại cáp cao cấp, người ta sử dụng dây đồng mạ thiếc hoặc dây đồng đặc dày (thay vì nhiều sợi mỏng) vì các vật liệu này giúp giảm thiểu mất mát tín hiệu tần số cao hiệu quả hơn.
• Vật liệu cách nhiệt: Các ví dụ bao gồm PVC (chi phí thấp, độ linh hoạt tốt, nhưng có thể chứa halogen), TPE (thân thiện với môi trường, linh hoạt) và PE (thường được sử dụng làm vật liệu cách điện cho cáp dữ liệu tốc độ cao).

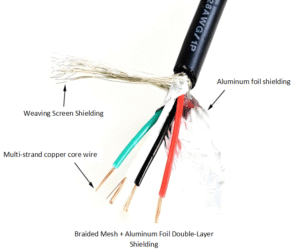

• Cấu trúc bảo vệ: Thiết kế lớp chắn sử dụng nhiều lớp. Đầu tiên, các lớp màng nhôm riêng lẻ được sử dụng để chắn từng dây dẫn. Sau đó, một lưới kim loại đan (đồng mạ thiếc) cung cấp lớp chắn tổng thể để bảo vệ toàn diện.
• Định vị: Lớp chắn phải được kết nối hiệu quả với điểm tiếp đất của thiết bị thông qua dây thoát hoặc vỏ kết nối. Việc không thực hiện điều này sẽ làm giảm đáng kể hiệu quả chắn.
• Vỏ ngoài và sợi có độ bền kéo: Vỏ bọc ngoài cần có các tính năng như khả năng chống mài mòn, khả năng chống uốn cong và khả năng chống cháy. Nhiều loại cáp chất lượng cao được trang bị nylon hoặc Sợi Kevlar được sử dụng như các thành phần chịu kéo bên trong, giúp tăng cường độ bền đáng kể và ngăn ngừa các vết nứt bên trong vỏ bọc do việc cắm/rút phích cắm và uốn cong thường xuyên.

Sản xuất cáp USB

Quá trình chuyển đổi từ bản vẽ thiết kế sang sản phẩm thực tế của cáp USB phụ thuộc vào các dây chuyền sản xuất tự động hóa cao.

Kéo dây và xoắn sợi

Các thanh đồng có độ tinh khiết cao được kéo qua nhiều khuôn để tạo thành các sợi đồng mảnh có đường kính theo yêu cầu. Sau đó, nhiều sợi đồng mảnh được xoắn lại với nhau để tạo thành một dây dẫn xoắn, đảm bảo độ linh hoạt của cáp.

Cách nhiệt bằng phương pháp ép đùn

Dây dẫn đồng đi qua máy ép đùn, được phủ đều bằng một lớp vật liệu cách điện nhựa (như PE). Trong quá trình này, nhiệt độ của nguyên liệu thô và tốc độ ép đùn kiểm soát độ đồng đều và độ tròn của lớp cách điện, ảnh hưởng trực tiếp đến sự ổn định của trở kháng.

Quay đôi

Cho Dây cáp dữ liệu vi sai, Hai dây dẫn cách điện được xoắn lại với nhau theo khoảng cách chính xác và đều đặn. Bước quan trọng này đảm bảo tính toàn vẹn của tín hiệu và giảm thiểu nhiễu chế độ chung. Việc kiểm soát khoảng cách xoắn được thực hiện bằng máy xoắn chính xác.

Bộ cáp

Tất cả các dây dẫn—dây điện, dây tiếp đất và các cặp tín hiệu vi sai—được bố trí theo các thông số kỹ thuật thiết kế. Đồng thời, các dây thoát nước và sợi chịu lực được tích hợp. Quy trình này đảm bảo tính ổn định cấu trúc và độ tròn của cáp.

Bảo vệ

Lõi cáp được lắp ráp đi qua máy bọc chắn, lần lượt trải qua quá trình bọc bằng lá nhôm và dệt lưới bện. Mật độ (tỷ lệ phủ) của lưới bện là một chỉ số quan trọng để đánh giá hiệu quả chắn.

Quá trình ép đùn vỏ ngoài

Cuối cùng, lớp vỏ ngoài cùng được ép đùn lên dây cáp. Hỗn hợp màu có thể được trộn vào vật liệu vỏ để tạo ra các màu sắc khác nhau.

Kiểm tra cáp

Trước khi cắt, các thử nghiệm điện sơ bộ được thực hiện trên toàn bộ cuộn cáp, bao gồm thử nghiệm liên tục, thử nghiệm ngắn mạch và thử nghiệm chịu điện áp cách điện.

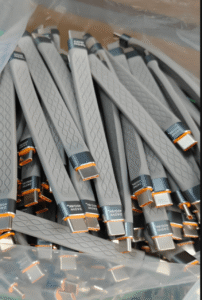

Ép đầu cáp và ép phun

Giai đoạn này bao gồm việc sản xuất các đầu nối.

• Cắt và Bóc vỏ: Dây cáp được cắt theo chiều dài quy định. Máy cắt chính xác loại bỏ lớp vỏ ngoài, lớp bảo vệ và lớp cách điện lõi ở cả hai đầu, lộ ra các dây dẫn.
• Ép đầu cáp: Các dây đồng trần được cắm vào các vị trí tương ứng bên trong các đầu nối USB. Máy ép nối chính xác cao cố định chắc chắn các đầu nối với các dây dẫn. Chất lượng ép nối trực tiếp quyết định độ tin cậy của kết nối và giá trị điện trở.
• Hàn: Đối với các loại kết nối phức tạp hơn (ví dụ: USB-C), hàn có thể thay thế cho việc ép nối.
• Hội đồng Nhà ở: Lắp ráp dây cáp đã được ép chặt với vỏ nhựa.
• Đúc phun: Bước quan trọng này tạo ra một kết nối chắc chắn. Kết nối đã lắp ráp được đặt vào khuôn, nơi nhựa nóng chảy được bơm vào để tạo thành một ống bảo vệ chịu lực bền bỉ tại điểm nối giữa đầu cáp và dây cáp, ngăn ngừa các vết nứt bên trong khi uốn cong.

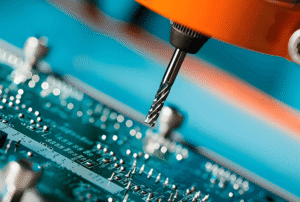

Chương trình và hàn chip E-Marker

Đối với các dây cáp yêu cầu E-Markers, các chip đã được lập trình sẵn phải được hàn vào các tiếp điểm cụ thể của connector USB-C trước khi tiến hành đúc khuôn.

Kiểm tra cuối cùng 100%

Đây là bước kiểm tra chất lượng cuối cùng và quan trọng nhất trước khi xuất xưởng. Mỗi sợi cáp hoàn thiện đều được kiểm tra toàn diện trên máy kiểm tra đa chức năng, bao gồm:

• Kiểm tra sơ đồ kết nối/dây dẫn: Kiểm tra xem các kết nối chân cắm có chính xác không, không có hiện tượng chập mạch, đứt mạch hoặc lệch vị trí.
• Kiểm tra điện trở DC: Đo điện trở giữa VBUS và GND để đảm bảo tuân thủ.
• Thử nghiệm cách điện điện áp cao: Áp dụng điện áp giữa các dây dẫn và giữa các dây dẫn với lớp bảo vệ để đánh giá độ bền cách điện.
• Kiểm tra tính toàn vẹn tín hiệu (cho cáp tốc độ cao): Sử dụng các thiết bị phân tích mạng hoặc máy đo phản xạ miền thời gian (TDR) để đo trở kháng đặc trưng và tổn thất chèn, xác minh tuân thủ các tiêu chuẩn của USB-IF.
• Xác minh thông tin E-Marker: Xác nhận độ chính xác của thông tin chip.
• Chỉ những dây cáp nào vượt qua tất cả các bài kiểm tra mới được đóng gói và vận chuyển.

Điểm kiểm soát quan trọng

Trong quá trình thiết kế và sản xuất, các giai đoạn sau đây đại diện cho các điểm kiểm soát quan trọng cốt lõi quyết định hiệu suất và chất lượng cuối cùng của cáp:

• Kiểm soát trở kháng đặc trưng: Đây là phần lõi của cáp tốc độ cao. Từ việc lựa chọn vật liệu cách điện và độ đồng đều của quá trình ép đùn cho đến độ chính xác của khoảng cách giữa các cặp dây xoắn, bất kỳ sai lệch nào cũng có thể gây ra sự không tương thích về trở kháng, dẫn đến phản xạ tín hiệu và làm cho truyền dẫn tốc độ cao trở nên không ổn định hoặc thậm chí không thể thực hiện được.
• Tính toàn vẹn của lá chắn: Tỷ lệ phủ sóng (độ dày của lớp bện) và phương pháp tiếp đất của lớp chắn tạo thành một lớp bảo vệ vững chắc chống lại nhiễu điện từ.
• Điện trở DC của dây dẫn: Việc sử dụng đồng chất lượng cao là yếu tố quan trọng để đảm bảo truyền tải điện ổn định.
• Độ chính xác và tính xác thực của chip E-Marker: Đây là “giấy chứng nhận” cho tính toàn vẹn chức năng của cáp USB-C. Chip E-Marker đảm bảo các thiết bị chỉ xuất ra điện áp hoặc dòng điện trong phạm vi cho phép, từ đó ngăn ngừa hư hỏng thiết bị.
• Điểm kết thúc (Ép/Hàn) Chất lượng và Thiết kế giảm stress: Hầu hết các sự cố hỏng hóc cáp xảy ra tại các điểm kết nối giao diện. Kỹ thuật ép nối chất lượng cao đảm bảo điện trở thấp và độ bền cơ học, trong khi các cấu trúc giảm ứng suất được thiết kế kỹ lưỡng bằng công nghệ đúc phun giúp phân phối đều ứng suất uốn, từ đó kéo dài đáng kể tuổi thọ của cáp.
• Tuân thủ vật liệu và độ bền: Vỏ bọc cáp và vật liệu cách điện phải tuân thủ các tiêu chuẩn môi trường (ví dụ: RoHS, REACH) và tiêu chuẩn chống cháy (ví dụ: UL94 V-0).

Phân tích chức năng

Chức năng của cáp USB đã lâu đã vượt xa mục đích ban đầu của chúng, phát triển thành những loại cáp tích hợp cao, đa chức năng.

Các chức năng cơ bản cốt lõi

• Chuyển dữ liệuĐiều này thể hiện định nghĩa ban đầu của USB. Từ tốc độ ban đầu 1,5 Mbps đến 80 Gbps (USB4 v2.0) ngày nay, tốc độ được nâng cao cho phép USB đáp ứng các yêu cầu đa dạng - từ bàn phím và chuột đến các ổ SSD NVMe tốc độ cao di động.
• Cung cấp điệnTừ mức ban đầu 5V/0.5A (2.5W) đến các tiêu chuẩn hiện tại:
• Giao thức USB Power Delivery (PD) 3.1Hỗ trợ điện áp lên đến 48V/5A, cung cấp công suất 240W—đủ để cấp nguồn cho laptop hiệu suất cao, màn hình và thậm chí một số thiết bị gia dụng nhỏ.
• Các giao thức sạc nhanh khácVí dụ: QC (Qualcomm), AFC (Samsung), FCP/SCP (Huawei), v.v. Các giao thức này thường được đàm phán qua các đường D+/D- trong cáp USB-A sang USB-C.

Các tính năng tích hợp nâng cao (chủ yếu thông qua cổng USB-C)

• Chế độ thay thếMột trong những tính năng cách mạng nhất của USB-C. Thông qua Chế độ Thay thế (Alternate Mode), các cổng và cáp USB-C có thể “chuyển đổi” thành các loại giao diện video hoặc dữ liệu khác.
• Chế độ thay thế DisplayPortChế độ video phổ biến nhất, cho phép truyền tải trực tiếp tín hiệu DisplayPort gốc để hỗ trợ các màn hình có độ phân giải cao và tần số làm mới cao. Điều này cho phép một sợi cáp duy nhất xử lý đồng thời việc truyền dữ liệu, xuất video và sạc thiết bị, đạt được tích hợp đa chức năng thực sự và tối ưu hóa việc sử dụng không gian.
• Chế độ phụ kiện bộ chuyển đổi âm thanhCho phép cổng USB-C thay thế jack cắm tai nghe 3.5mm truyền thống.
• Thunderbolt 3/4Công nghệ Thunderbolt hiện đã được tích hợp với USB4. Dây cáp Thunderbolt 3/4 về cơ bản là loại dây cáp USB-C có khả năng cao nhất, yêu cầu hỗ trợ truyền dữ liệu 40Gbps, xuất video DisplayPort và sạc PD 100W. Dây cáp Thunderbolt thụ động đòi hỏi hiệu suất cực cao, trong khi dây cáp chủ động tích hợp chip điều chỉnh tín hiệu bên trong để mở rộng khoảng cách truyền dẫn.

Tóm tắt

Tổng quan về cáp USB nêu trên dựa trên tài sản trí tuệ độc quyền của JinHai. Mặc dù cáp USB có vẻ đơn giản, nhưng quy trình sản xuất thực tế của nó không hề đơn giản. Với tư cách là nhà sản xuất cáp/bộ cáp tùy chỉnh chuyên nghiệp, JinHai tự tin rằng sản phẩm của chúng tôi sẽ giúp dự án của bạn tiến tới thành công nhanh chóng.
